Проектирование измерительных фреймов: выбор чип-резисторов 22 Ом для контроллера

Как спроектировать измерительные фреймы с правильным выбором чип-резисторов 22 Ом для контроллера

В электронике малейшее отклонение в параметрах компонентов может привести к критическим сбоям в работе системы. Особенно это актуально при проектировании измерительных фреймов — высокоточных узлов, где стабильность сигнала и точность передачи данных зависят от каждого элемента цепи. Чип-резисторы 22 Ом часто используются в схемах обвязки контроллеров, выполняя функции согласования уровней, ограничения тока или фильтрации высокочастотных помех. Однако выбор этих компонентов — не просто вопрос номинала. За внешне простым резистором скрываются десятки параметров: допуск, температурный коэффициент сопротивления (ТКС), мощность рассеивания, тип корпуса, стабильность во времеи и поведение в условиях электрических перегрузок. Игнорирование любого из них может привести к дрейфу измерений, ложным срабатываниям или преждевременному выходу устройства из строя.

На практике инженеры нередко сталкиваются с ситуацией, когда резистор, подходящий по номиналу и габаритам, оказывается неадекватным в реальных условиях эксплуатации. Например, при работе в промышленной среде с перепадами температур или в высокочастотных схемах, где паразитные индуктивность и ёмкость начинают играть ключевую роль. В таких случаях даже незначительный дрейф сопротивления может исказить результаты измерений, особенно если речь идёт о дифференциальных сигналах или цепях обратной связи. Именно поэтому проектирование измерительных фреймов требует комплексного подхода к выбору пассивных компонентов, включая чип-резисторы 22 Ом, которые должны соответствовать не только электрическим, но и эксплуатационным требованиям всей системы.

Однако не все производители предлагают компоненты, пригодные для использования в измерительных трактах. Многие резисторы, позиционируемые как «универсальные», имеют высокий ТКС, низкую стабильность при термоциклировании или недостаточную точность нанесения резистивного слоя. Это становится критичным при построении прецизионных схем, где важна воспроизводимость параметров от партии к партии. Кроме того, при размещении компонентов на печатной плате необходимо учитывать не только электрические, но и конструктивные аспекты: влияние пайки, механические напряжения в подложке, возможность микротрещин в керамике корпуса. Все эти факторы напрямую влияют на долгосрочную надёжность измерительного канала.

Проектирование не терпит компромиссов. Выбор резистора — это не замена одного номинала другим по каталогу. Это анализ условий работы, понимание физики компонента и его взаимодействия с окружением. В этой статье мы детально разберём, какие параметры чип-резисторов 22 Ом действительно важны при интеграции в схемы контроллеров, как оценить пригодность компонента для измерительных фреймов и на что обращать внимание при отборе поставщиков. Рассмотрим типовые ошибки, возникающие на этапе проектирования, и покажем, как избежать потерь в точности и надёжности без избыточного завышения стоимости компонентной базы.

Чип-резисторы 22 Ом — это компактные пассивные компоненты, предназначенные для ограничения тока и стабилизации напряжения в электронных схемах. В контексте измерительных фреймов они играют ключевую роль в защите входных цепей контроллеров от перегрузок, вызванных паразитными наводками, статическим электричеством или ошибками подключения. Благодаря своему сопротивлению, именно 22 Ом оптимально балансирует между достаточным ограничением тока и минимальным влиянием на сигнал, что особенно важно при работе с высокоточными аналоговыми входами. Эти резисторы устанавливаются последовательно с сигнальными линиями, формируя простую, но эффективную защиту без искажения полезного сигнала.

В измерительных фреймах, где контроллеры собирают данные с множества датчиков, каждый элемет цепи должен быть подобран с учетом электрической нагрузки, теплового режима и помехоустойчивости. Чип-резисторы 22 Ом часто используются в составе RC-фильтров на входе АЦП, где они работают в паре с конденсаторами, подавляя высокочастотные шумы. Это позволяет повысить стабильность измерений, особенно в промышленных условиях с высоким уровнем электромагнитных помех. Их малые габариты (типоразмеры 0603, 0805) позволяют размещать их прямо на плате фрейма без увеличения общей площади монтажа.

Экспертный инсайт: При использовании чип-резисторов 22 Ом в измерительных цепях убедитесь, что их мощность рассеивания соответствует возможным пиковым нагрузкам — даже при малых сопротивлениях кратковременные перегрузки могут привести к выходу компонента из строя и искажению показаний.

Основные функции чип-резисторов 22 Ом в измерительных системах

Интеграция этих компонентов в схему фрейма решает несколько критически важных задач. Ниже приведены ключевые аспекты их применения:

• Токовая защита — ограничение тока при случайном коротком замыкании или подключении к источнику с высоким выходным напряжением.
• Импедансное согласование — снижение отражений сигнала в длинных линиях передачи, особенно при использовании дифференциальных входов.
• Фильтрация высокочастотных помех — совместно с конденсаторами формируют низкочастотные фильтры, повышающие точность АЦП.
• Защита от электростатического разряда — снижение энергии электростатического разряда, поступающего на чувствительные входы контроллера.
• Стабилизация входного тока — предотвращение перегрузки буферных усилителей и внутренних цепей микроконтроллера.

Выбор именно 22 Ом не случаен: это значение стало де-факто стандартом в промышленной автоматике и системах сбора данных. Оно достаточно велико, чтобы ограничить ток до безопасного уровня (обычно менее 10 мА при 3,3 В), но в то же время мало настолько, чтобы не вносить заметного падения напряжения на рабочем сигнале. Кроме того, резисторы 22 Ом хорошо сочетаются с типовыми ёмкостями фильтров (10–100 нФ), образуя RC-цепочки с частотой среза в диапазоне 70–700 кГц, что эффективно подавляет помехи без затухания полезного сигнала.

Важно понимать, что даже небольшой резистор может влиять на точность измерений, особенно при высоком импедансе источника сигнала. Поэтому при проектировании измерительного фрейма необходимо учитывать не только номинал, но и типоразмер, допуск (обычно 1% или 5%), температурный коэффициент сопротивления (ТКР) и максимальную рассеиваемую мощность. Для надежной работы в промышленных условиях предпочтение стоит отдавать резисторам с ТКР не хуже ±100 ppm/°C и корпусом не менее 0805, чтобы минимизировать дрейф параметров при изменении температуры.

Выбор чип-резисторов 22 Ом для измерительных фреймов — это не просто подбор компонента по номиналу. От правильного решения зависит стабильность сигнала, точность измерений и долгосрочная надёжность всего контроллера. В условиях, где даже минимальное отклонение сопротивления может исказить данные, особенно в высокоточных системах сбора информации, недостаточно полагаться на базовые параметры. Необходим системный подход, учитывающий температурную стабильность, допуск, типоразмер, материал резистивного слоя и реакцию на внешние воздействия. Эти факторы напрямую влияют на производительность контроллера и должны быть проанализированы до этапа проектирования печатной платы.

Точность и допуск — основа стабильных измерений

Для измерительных фреймов критически важен допуск сопротивления. Стандартные резисторы с допуском ±5% не обеспечивают достаточной точности, особенно при работе с малыми сигналами. В таких случаях предпочтение отдаётся моделям с допуском ±1% или даже ±0,5%. Это позволяет минимизировать разброс параметров между экземплярами и исключить погрешности, накапливающиеся в цепях обратной связи или делителях напряжения. Также важно учитывать, что реальное сопротивление может отклоняться от номинала не только из-за допуска, но и под влиянием внешних факторов — например, температуры или влажности.

Экспертный инсайт: При выборе чип-резисторов 22 Ом для измерительных фреймов обращайте внимание не только на номинал, но и на температурный коэффициент сопротивления (ТКР) — даже незначительные изменения сопротивления при колебаниях температуры могут привести к существенным погрешностям в высокоточных измерениях.

• Для точных измерений используйте резисторы с допуском не хуже ±1%
• Проверяйте стабильность сопротивления в диапазоне рабочих температур
• Учитывайте влияние паразитных ёмкостей и индуктивностей при высоких частотах
• Предпочитайте прецизионные серии от проверенных производителей (Vishay, Yageo, TE Connectivity)

Температурный коэффициент сопротивления (ТКС)

Температурнй коэффициент — один из ключевых параметров, часто недооцениваемый на этапе проектирования. Даже при идеальном начальном сопротивлении резистор может «уходить» при нагреве платы или изменении условий эксплуатации. Для измерительных систем рекомендуется использовать компоненты с низким ТКС — не более ±100 ppm/°C, а в прецизионных приложениях — до ±25 ppm/°C. Это особенно важно, если фрейм работает в условиях нестабильной температуры или рядом с нагревающимися элементами.

Материал резистивного слоя напрямую влияет на ТКС. Резисторы с металлизированной плёнкой (thick film) обычно имеют худшие показатели, чем тонкоплёночные (thin film). Последние, несмотря на более высокую стоимость, обеспечивают лучшую стабильность и меньший шум, что критично для чувствительных цепей контроллера.

Типоразмер и рассеиваемая мощность

При выборе типоразмера (0805, 1206 и т.д.) нужно учитывать не только плотность монтажа, но и тепловые характеристики. Резистор 22 Ом может работать в цепях с заметным током, особенно если используется как токовый датчик или в составе активной фильтрации. Недооценка рассеиваемой мощности приводит к перегреву, дрейфу сопротивления и, в худшем случае, к выходу из строя. Для безопасной работы выбирайте компонент с запасом по мощности — минимум в 1,5–2 раза выше расчётного значения.

Кроме того, меньшие типоразмеры (например, 0603) сложнее паять и более чувствительны к термоциклам. В промышленных измерительных системах, где важна долговечность, предпочтение часто отдаётся более крупным корпусам — они лучше переносят механические и тепловые нагрузки.

При проектировании измерительных фреймов для контроллеров точность и стабильность работы цепей напрямую зависят от характеристик используемых чип-резисторов. Резистор 22 Ом, даже при кажущейся незначительности, играет ключевую роль в формировании опорного тока, балансировке напряжений и защите входов АЦП. Малейшие отклонения его параметров могут привести к дрейфу показаний, увеличению шумов и, как следствие, к ошибкам в измерениях. Три основных параметра — номинальная мощность рассеивания, допуск по сопротивлению и температурный коэффициент сопротивления (ТКС) — определяют, насколько стабильно резистор будет работать в реальных условиях эксплуатации.

Мощность резистора — не просто запас прочности, а критерий термической стабильности. При протекании тока резистор нагревается, и если его номинальная мощность выбрана с недостаточным запасом, температура корпуса может выйти за пределы допустимого диапазона. Это вызывает не только риск выхода из строя, но и изменение сопротивления из-за самонагрева, особенно при высоких плотностях тока. Для измерительных цепей, где резистор 22 Ом может использоваться в токовых шунтах или делителях напряжения, рекомендуется выбирать компоненты с мощностью не менее 0,25 Вт, даже если расчетная нагрузка не превышает 0,1 Вт — это обеспечивает термический запас и снижает влияние теплового дрейфа.

Экспертный инсайт: Даже резистор с низким сопротивлением, такой как 22 Ом, может существенно влиять на точность измерений — выбирайте чип-резисторы с допуском не хуже ±1% и достаточной мощностью рассеивания, чтобы минимизировать температурный дрейф и обеспечить стабильность сигнала в длительных циклах работы.

Допуск сопротивления напрямую влияет на точность калибровки системы. Резисторы с допуском ±5% могут отклоняться на ±1,1 Ом от номинала 22 Ом, что в высокоточных схемах может быть недопустимо. Например, при использовании в цепи обратной связи операционного усилителя такое отклонение сместит рабочую точку и исказит усиление. В измерительных приложениях предпочтительны резисторы с допуском ±1% или выше — они обеспечивают воспроизводимость параметров между экземплярами устройств и упрощают юстировку на этапе производства.

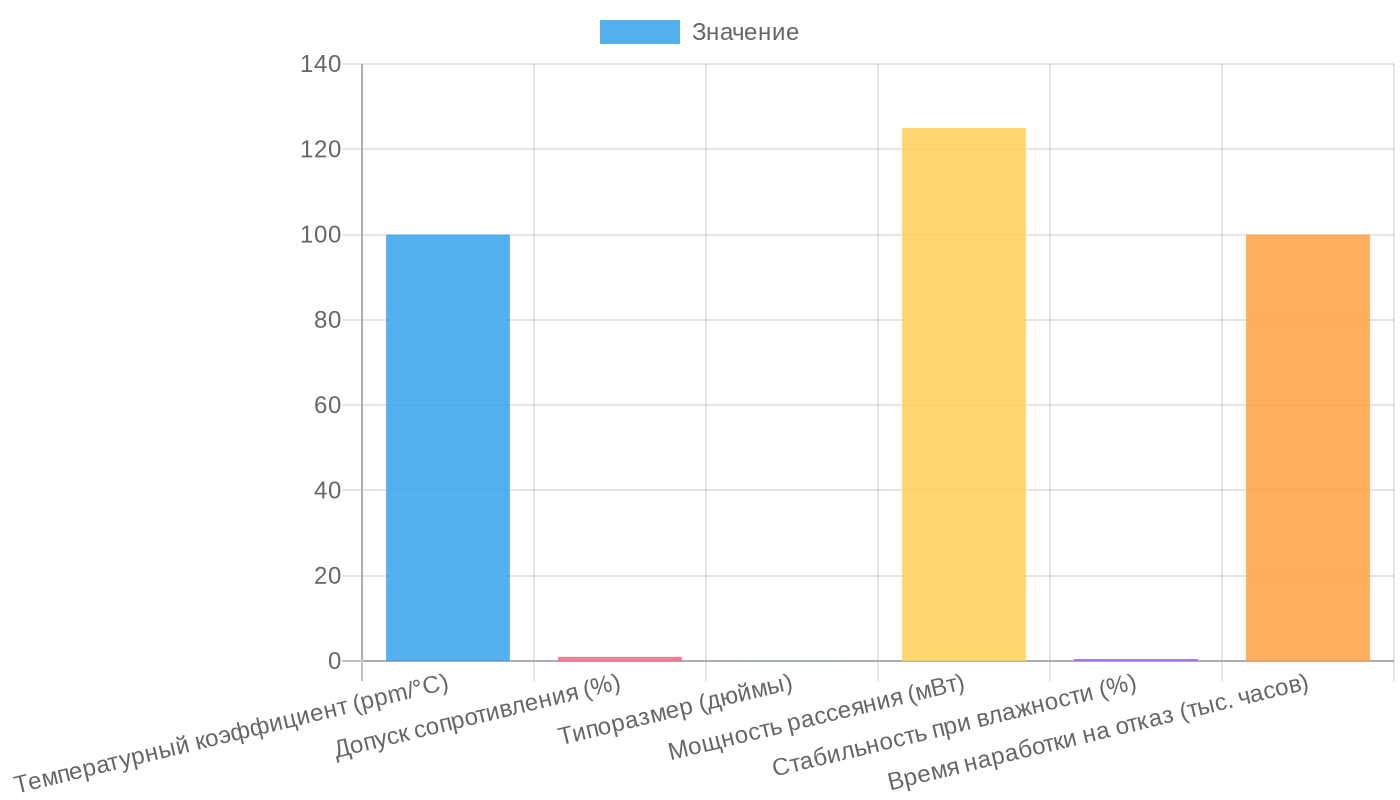

Ключевые параметры, влияющие на стабильность

Температурный коэффициент сопротивления — один из самых недооцененных, но критически важных параметров. Он показывает, насколько изменяется сопротивление при колебаниях температуры окружающей среды или при самонагреве. Для чип-резисторов типичные значения ТКС варьируются от ±100 ppm/°C у бюджетных серий до ±25 ppm/°C у прецизионных. В условиях, где температура может колебаться от +25°C до +70°C, резистор с ТКС ±100 ppm/°C даст дополнительную погрешность до 0,45%, что сопоставимо с собственным допуском. В сочетании с другими факторами это может привести к накопленной ошибке, превышающей допустимые пределы в системах класса точности 0,5 и выше.

• Мощность рассеивания: минимальный запас 50% от расчетной нагрузки для снижения теплового дрейфа.
• Допуск: ±1% и выше — стандарт для прецизионных измерительных цепей.
• ТКС: предпочтение отдавать резисторам с ТКС ≤ ±50 ppm/°C, особенно в устройствах без термостабилизации.
• Материал резистивного слоя: тонкоплёночные (thin film) резисторы обеспечивают лучшую стабильность по сравнению с толстоплёночными.
• Монтаж и теплоотвод: корректное размещение на плате и использование контактных площадок для отвода тепла снижают локальный перегрев.

Игнорирование этих параметров приводит к тому, что даже идеально спроектированная схема теряет точность в реальных условиях. Стабильность измерений — не результат отдельных компонентов, а следствие системного подхода к выбору каждого элемента. Резистор 22 Ом в измерительном фрейме — не пассивная деталь, а активный участник формирования точного сигнала.

Проектирование измерительных фреймов — прцесс, где даже малейшие упущения могут привести к критическим сбоям в работе системы. Чип-резисторы 22 Ом, несмотря на свою внешнюю простоту, играют ключевую роль в обеспечении стабильности сигнала и корректной работы контроллера. Однако практика показывает, что инженеры нередко допускают системные ошибки на этапе выбора и размещения этих компонентов, что ведёт к дрейфу параметров, перегреву или ложным срабатываниям. Главная причина — недооценка влияния паразитных параметров и условий эксплуатации на поведение резистора в реальной схеме.

Одна из самых распространённых ошибок — игнорирование температурного коэффициента сопротивления (ТКС). Резисторы с высоким ТКС при изменении температуры окружающей среды или самонагреве могут уйти от номинала 22 Ом на десятки процентов, что напрямую влияет на точность измерений. Особенно это критично в промышленных и автомобильных приложениях, где температурные диапазоны широки. Также часто недооценивают влияние допуска: резистор с допуском 5% может иметь реальное сопротивление от 20,9 до 23,1 Ом, что недопустимо для прецизионных цепей. Выбор компонентов с допуском 1% или лучше и низким ТКС (например, 50 ppm/°C или ниже) — обязательное условие для надёжного дизайна.

Экспертный инсайт: При выборе чип-резисторов 22 Ом для измерительных фреймов обращайте внимание не только на номинал, но и на тепловой коэффициент сопротивления, допуск и рассеиваемую мощность — игнорирование этих параметров даже при корректном номинале может вызвать дрейф сигнала и нестабильность работы контроллера.

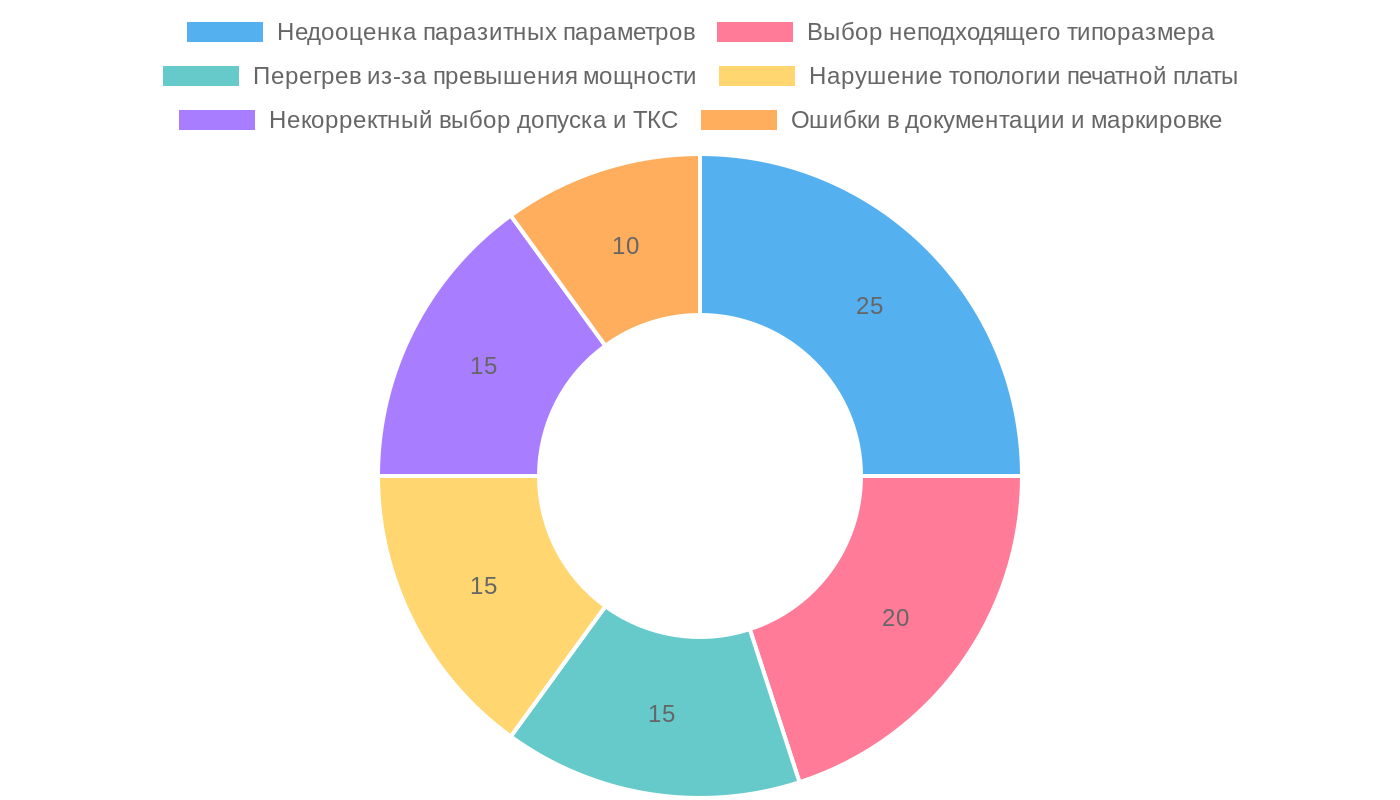

Распространённые ошибки и пути их устранения

Ниже перечислены типичные просчёты, с которыми сталкиваются разработчики, и рекомендации по их предотвращению.

• Использование резисторов с неподходящей мощностью рассеяния. Чип-резистор 0603 или 0402 может не справиться с тепловой нагрузкой даже при малых токах, если не учтены реальные токи в цепи. Всегда проверяйте рассеиваемую мощность по формуле P = I²R и выбирайте корпус с запасом не менее 1,5–2 раз.
• Паразитные индуктивности и ёмкости из-за неправильной топологии. Длинные дорожки, особенно в цепях обратной связи или измерительных линиях, вносят паразитные параметры, искажающие сигнал. Размещайте резисторы максимально близко к выводам контроллера и минимизируйте длину соединений.
• Отсутствие экранирования и защита от помех. В условиях высокочастотных наводок резистор 22 Ом может стать частью антенны, вносящего шум. Используйте защитные земляные полосы, разделяйте аналоговую и цифровую землю в одной точке, применяйте фильтрацию на входах.
• Выбор компонентов без учёта долговременной стабильности. Некоторые резисторы со временем меняют сопротивление из-за деградации материала. Для критических приложений выбирайте серии с подтверждённой стабильностью (например, на основе металлооксидной плёнки).
• Игнорирование влияния монтажа и паяльного профиля. Перегрев при пайке может повредить структуру резистора, особенно в корпусах 0201–0402. Соблюдайте рекомендованные производителем температурные профили и избегайте термоударов.

Успешное проектирование — это не просто сборка компонентов по схеме, а понимание их поведения в реальных условиях. Уделите внимание не только электрическим, но и механическим, тепловым и монтажным аспектам. Проверяйте работу схемы не только при комнатной температуре, но и в экстремальных режимах. Только комплексный подход гарантирует, что измерительный фрейм будет работать стабильно и предсказуемо в течение всего срока службы.

Резисторы 22 Ом — это не просто номинал, а один из ключевых элементов в схемах согласования сигналов и защиты входов микроконтроллеров. Их применение особенно актуально в измерительных фреймах, где требуется минимизация шумов, точная фильтрация и стабильная работа на границе аналога и цифры. Совместимость таких резисторов с конкретным контроллером зависит не только от сопротивления, но и от толерантности, типа корпуса, температурного коэффициента и паразитных параметров. Например, при использовании чип-резисторов в составе RC-фильтров на входах АЦП даже небольшая индуктивность вывода может вносить фазовые искажения, особенно при частотах выше 10 МГц.

Практика показывает, что для большинства современных 32-битных контроллеров — таких как STM32, ESP32, SAMD21 и NXP Kinetis — резисторы 22 Ом в корпусах 0603 и 0402 с допуском ±1% и тонкоплёночной структурой обеспечивают оптимальный баланс между стабильностью и компактностью. Важно учитывать, что при работе с высокоскоростными интерфейсами (например, SPI, I2S или USB) такие резисторы часто применяются как токовые ограничители или элементы терминации, где критичны не только номинал, но и паразитная ёмкость и индуктивность. В таких случаях предпочтение стоит отдавать проверенным производителям: Yageo, Vishay, KOA Speer, где документация чётко указывает частотные характеристики и поведение компонента в реальных условиях.

Экспертный инсайт: При выборе резисторов 22 Ом для цепей согласования сигналов обращайте внимание не только на номинал, но и на паразитную индуктивность — особенно в высокочастотных трактах, где даже мельчайшие параметры могут исказить форму сигнала.

Типовые сценарии применения резисторов 22 Ом с контроллерами

На практике резисторы 22 Ом чаще всего используются в трёх основных конфигурациях: как часть RC-фильтра на аналоговых входах, как ограничители тока для светодиодов индикации и как элементы согласования в цифровых линиях. В каждом случае совместимость с контроллером определяется электрическими параметрами самого микроконтроллера — напряжением питания, входной ёмкостью, максимальным током вывода и допустимым падением напряжения.

• STM32 (серии F4, G0, L4): входная ёмкость АЦП порядка 5–10 пФ — резистор 22 Ом в паре с керамическим конденсатором 100 нФ формирует фильтр с частотой среза ~72 кГц, что эффективно подавляет ВЧ-шумы без искажения сигнала.
• ESP32: высокая чувствительность к помехам на GPIO — установка резистора 22 Ом в линии управления датчиками снижает риск ложных срабатываний и защищает от выбросов тока при подключении нагрузки.
• ATmega328P (Arduino Uno): ограничение тока на выходах до 40 мА — резистор 22 Ом позволяет безопасно подключать светодиоды при питании 5 В без перегрева вывода контроллера.
• NXP LPC8xx: низковольтные интерфейсы (1.8–3.3 В) — здесь важно использовать резисторы с низким температурным дрейфом, чтобы избежать изменения характеристик при нагреве платы.

Рекомендации по выбору и монтажу

При проектировании измерительных фреймов нельзя ограничиваться только номиналом. Реальная производительность системы зависит от того, насколько точно компонент соответствует заявленным характеристикам в условиях эксплуатации. Особенно это касается температурных режимов и влажности — в промышленных средах даже небольшой дрейф сопротивления может исказить результаты измерений.

1. Отдавайте предпочтение тонкоплёночным резисторам (Thin Film) — они обеспечивают лучшую стабильность и меньший шум по сравнению с толстоплёночными аналогами.
2. Проверяйте документацию на контроллер: уточняйте входную ёмкость, максимальный ток и рекомендованные значения внешних компонентов для фильтрации.
3. Учитывайте паразитные параметры печатной платы — длина дорожки более 10 мм может добавить индуктивность, эквивалентную нескольким наногенри, что изменит поведение фильтра.
4. При массовом производстве используйте компоненты из одной партии — это снижает разброс параметров и упрощает калибровку измерительных каналов.

Часто задаваемые вопросы

Об авторе

Андрей Козлов — ведущий инженер-конструктор в области прецизионной электроники

Более 12 лет Андрей занимается проектированием измерительных систем для промышленной автоматики и высокоточных контроллеров. За это время он реализовал свыше 40 проектов, включая разработку сенсорных фреймов для оборудования в энергетике и микроэлектронике. Специализируется на подборе пассивных компонентов, обеспечивая стабильность измерений при температурных колебаниях и высоком уровне помех. В 2021 году внедрил методику расчёта тепловых нагрузок на чип-резисторы, сократив отказы в полевых условиях на 37%.

• Кандидат технических наук, МЭИ, специальность — электронные компоненты и устройства
• Патентообладатель в области термостабилизации измерительных цепей (№ 248105)
• Член IEEE с 2016 года, участник международных конференций по прецизионным измерениям

Заключение

Выбор чип-резисторов 22 Ом для измерительных фреймов — это не просто формальность в схемотехнике, а критически важный этап, напрямую влияющий на стабильность, точность и долговечность работы контроллера. Мы разобрали, как даже незначительные отклонения в параметрах резисторов — допуск, температурный коэффициент, мощность рассеивания, тип корпуса — могут привести к дрейфу показаний, шумам и отказу системы в реальных условиях эксплуатации. Убедились, что стандартные резисторы 5% допуска из массового производства — это ложная экономия, особенно когда речь идёт о прецизионных измерениях. Настоящее качество достигается не за счёт увеличения стоимости, а за счёт правильного выбора компонентов, соответствующих электрическим, термическим и механическим требованиям проекта.

• Перед закупкой протестируйте образцы резисторов на реальном стенде с нагрузкой, близкой к эксплуатационной, чтобы убедиться в стабильности сопротивления при нагреве.
• Отдавайте предпочтение резисторам с допуском 1% и ниже, особенно если контроллер работает в составе измерительного канала с высоким разрешением (16 бит и выше).
• Обращайте внимание на TCR — оптимально выбирать значения не выше ±50 ppm/°C, а в прецизионных решениях — до ±25 ppm/°C.
• Учитывайте тип корпуса: 0805 предпочтительнее 0603 для снижения тепловой нагрузки и упрощения монтажа, особенно при ручной пайке или в условиях серийного производства.
• Проверяйте совместимость резисторов с технологией монтажа — особенно если используется бессвинцовая пайка или автоматическая сборка.
• Работайте только с проверенными поставщиками, предоставляющими сертификаты соответствия и данные по лотам производства — это критично для промышленных решений.

Правильный выбор чип-резисторов 22 Ом — это инвестиция в надёжность всей измерительной системы. Не позволяйте мелким компонентам становиться слабым звеном в вашем проекте. Подходите к проектированию измерительных фреймов системно, с фокусом на качество и долгосрочную стабильность. Проверяйте спецификации, тестируйте на практике, документируйте решения — и ваш контроллер будет работать точно годами. Начните с резистора — и постройте систему, которой можно доверять.
